RSS-216

RSS-216无线电源传输设备

RSS-216 Issue 2

RSS-216 Wireless Power Transfer Devices

Spectrum Management and Telecommunications

Radio Standards Specification

Wireless Power Transfer Devices

RSS-216无线功率传输设备，包括无线充电器

本无线电标准规范RSS-216，第2版，无线功率传输设备取代了2014年9月发布的RSS-216第1版，无线功率传输设备（无线充电器）。RSS -216规定了对无线功率传输设备的最低要求。

提供六个月的过渡期，在此过渡期内，可以接受符合RSS-216第1版或RSS-216第2版的要求。过渡期将在2016年6月的最后一天结束，此日期之后，将仅接受符合RSS-216第2版的规定。

变更清单：

该标准的标题已从RSS-216 无线电源传输设备（无线充电器）更改为RSS-216 无线电源传输设备（去掉了“无线充电器”）；
本标准的内容已被重大修改。下面提供了主要更改的列表：
RSS-216的范围已更新，以涵盖所有类型的无线电力传输设备（尽管对于某些类型，必须在应用RSS-216之前提交查询）。
第2期根据设备的分类将其分为三种类型，分别是无线电设备（类别I或II）或引起干扰的设备，特别是工业，科学和医学（ISM）设备（请参见注释）。
添加了特定于无线电力传输设备的被测设备的测试方法和布置。

注意：美国商务部认为，将所有无线电力传输设备置于一种标准（而不是一个ICES，一个RSS-200系列和一个RSS-300系列）之下，其好处和便利性超过了普通标准编号系统的例外。

参考标准

ICES-001Industrial, Scientific and Medical (ISM) Radio Frequency Generators
RSS-GenGeneral Requirements for Compliance of Radio Apparatus
RSS-102Radio Frequency (RF) Exposure Compliance of Radiocommunication Apparatus (All Frequency Bands)
RSS-310Licence-exempt Radio Apparatus (All Frequency Bands): Category II Equipment
RSP-100Certification of Radio Apparatus

ICES-001工业，科学和医学（ISM）射频发生器
RSS-Gen无线电设备符合性的一般要求
RSS-102无线电通信设备（所有频带）的射频（RF）暴露符合性
RSS-310免许可证无线电设备（所有频带）：II类设备
RSP-100无线电设备认证

范围

RSS-216标准限定设备的工作频率在9 kHz-400MHz之间，目前大部分WPT设备工作频率在110-205kHz(如：QI和PMA技术），此频率范围内的WPT设备必须符合RSS-216标准要求。

本无线电标准规范（RSS）规定了无线电力传输（WPT）设备的最低要求，包括源（WPT发射机）和客户端（WPT接收机）。

以下类别的WPT设备可能需要有关测试设置，特定测试过程和/或技术要求的其他说明，而不包括在本标准RSS-216

大功率的WPT设备例如：电动汽车充电的WPT设备
无线电力传输距离大于10厘米的WPT设备
具有无线电力传输能力的医疗设备
工作频率大于400 MHz的WPT设备

术语定义

Wireless Power Transfer (WPT)：无线电力传输

WPT Client： 无线电力传输从设备是一种能够从无线电力传输主设备无线接收电源的设备。 WPT从设备并非旨在无线传输功率，而仅用于接收功率。但是，它可能包括故意除用于功率传输外的发射，例如用于向WPT源发送功率管理信令。

WPT Source：无线电力传输主设备是直接（例如通过有线连接）连接到电源的设备，例如交流市电，电池或其他内部或外部电源，并且可以无线传输到一个或多个无线电力传输从设备。

WPT Device：WPT设备可以是WPT主设备、WPT从设备或包括一个WPT主设备和一个或多个WPT从设备的组合的系统。WPT设备还可以包括其他子组件，以实现无线电力传输以外的其他功能。这些可能包括，例如，用于IEEE 802.11通信的无线模块或用于处理数字信息的电路。

WPT Source Subassembly：术语“WPT主设备部件”是指WPT源设备的产生、调节和操作设备的无线功率传输功能的部件（组件）。如果设备能够通过调制无线功率传输频率上的有意辐射信号来传输信息（即，对于2型或3型设备-分别参见第1.2.1.2节和第1.2.1.3节）。

Power Transfer Management：功率传输管理，功率传输管理是指一些WPT设备在主设备和从设备之间交换与功率传输操作有关的信息的能力，这些信息用于检测无效的设备或对象、通信状态信息、从主设备向从设备发送命令、从从设备向主设备发送确认等。

Wireless Module：无线模块是WPT设备的一部分（子组件），有意在一个或多个辅助频率上传输辐射的电磁能。

Secondary Frequency：二次频率是WPT设备有意为无线功率传输以外的目的传输辐射电磁能量的任何频率或信道。

Load Modulation：负载调制是WPT主设备和WPT从设备之间的一种受限通信技术，它是通过调制以WPT频率发送的无线电力传输信号来执行的，并且严格限于功率传输管理和控制。

Technical Acceptance Certificate (TAC)^[1]:加拿大工业部认证和工程局颁发的技术验收证书（TAC）颁发的证书。

无线充电技术使用的技术标准

技术标准	发起机构	使用技术	特点
QI	无线充电联盟	电磁感应	通用性强，转换率低
PMA	Duracell Powermat	电磁感应	转换率低，近距离传输
A4WP	无线充电联盟	电磁谐振	转换率稍高，传输距离稍远
iNPOFi	中国大连硅展公司	新的无线充电技术	转换率高，“零”辐射

通过上面的表格不难看出QI和PMA使用的都是电磁感应技术，因而他们比较容易兼容，这也是为什么目前无线充电产品很多都同时支持QI和PMA的原因。但转换率低，目前仍是无线充电技术的通病，当然iNPOFi这个新技术提及的转换率高，“零”辐射还有待考证。

目前，尚无法判断哪种无线充电标准最终会统一市场，但可以看到一些公司态度上的逐渐中立，我们希望能够尽快看到标准上的统一，这样才有可能加剧无线充电市场统一的进程。试想一下，如果无线充电标准像DVD或是蓝光介质一样统一，所有手机、平板、数码相机都可通过一种充电垫无线充电，将是多么方便的一件事。

WPT设备产品类型分类

Type1	仅作为无线充电的设备（即，无无线通信功能），例如ISM设备
Type2(Category II）	使用某种形式调制的无线电力传输频率来传输信息的WPT主设备，符合以下两个条件的: 主频发射频率小于490 kHz 使用RSS-Gen的辐射限值进行规范：所有的辐射值至少低于RSS-Gen辐射限值40 dB
Type3(Category I），需要走RSP-100无线电设备认证程序	除Type 1 or Type 2以外的设备，如：有无线通信传输但是发射主频大于490 kHz,或者不满足RSS GEN标准40dB余量要求的设备

Type 1 (Interference-causing Equipment)

类型1包含WPT主设备组件，这些子组件无法无线传输任何形式的智能通信（包括与功率传输管理有关的通信）。类型1 WPT主设备组件被分类为引起干扰的设备，特别是工业，科学和医学（ISM）设备。

Type 2 (Category II Radio Apparatus)

类型2包括所有WPT主设备组件，这些子组件在无线电力传输频率上使用某种形式的调制来传输信息（包括使用负载调制技术的WPT主设备组件–参见4.7节中的定义）并且符合以下两个条件：

基本发射低于490kHz; 和
该设备辐射的所有发射均比RSS-Gen — 无线电设备合规性通用要求中规定的免许可无线电设备的一般场强限制低至少40dB。

根据RSS-Gen的规定，类型2 WPT主设备组件被归为II类无线电设备。

Type 3 (Category I Radio Apparatus)

类型3包括所有不能归类为类型1或类型2的WPT主设备组件，即WPT主设备组件在功率传输频率上使用某种形式的调制来传输智能通信，并且不满足所列条件中的一个或两个在1.2.1.2节中（Type 2的两个条件，一是频率要低于490kHz、二是辐射场强要低于RSS-Gen所有限值40dB）。

根据RSS-Gen， 类型3 (Category I Radio Apparatus) WPT主设备组件被归类为I类无线电设备，并且需要进行认证 。

WPT设备IC认证要求

没有I类（Type 3）无线电设备子组件的 WPT设备不需要认证 ，这些WPT设备包括以下类别：

具有类型1或类型2 WPT主设备组件（请参阅第1.2.1.1和1.2.1.2 节）且具有II类无线模块（请参阅第1.2.3节）或不具有无线模块的WPT主设备；
具有II类无线模块（请参阅第1.2.3节）或没有无线模块的WPT从设备（请参阅第1.2.2节）；
如上所述的WPT系统，由WPT主设备和从设备组成。

但是，制造商，进口商和/或经销商应确保所有此类WPT系统和设备均符合所有适用的标准和程序。

根据RSS-Gen的规定，包括Type 3 WPT主设备子组件（请参阅第1.2.1.3节）和/或I类无线模块（请参阅第1.2.3节）的WPT设备需要技术验收证书（TAC）。认证申请应遵循RSP-100中规定的程序。如果WPT设备仅包含第三方I类无线电模块，则适用RSP-100中规定的模块化认证程序，并且整个产品（已安装无线电模块的主机）应符合RSS-102中的RF暴露要求。

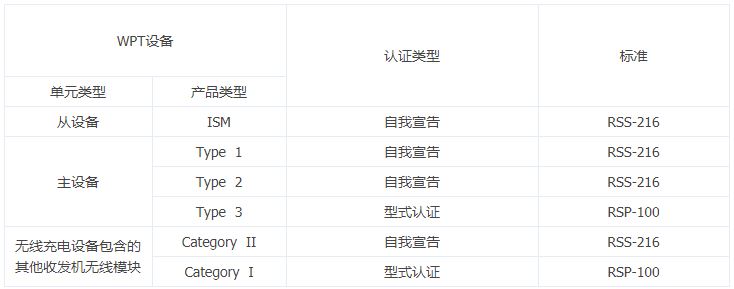

WPT设备IC认证类型

Table 1 – Applicable Requirements

CategoryI设备需要在TAC上进行申请认证
CategoryII设备无需在TAC上进行申请，满足自我宣告即可。

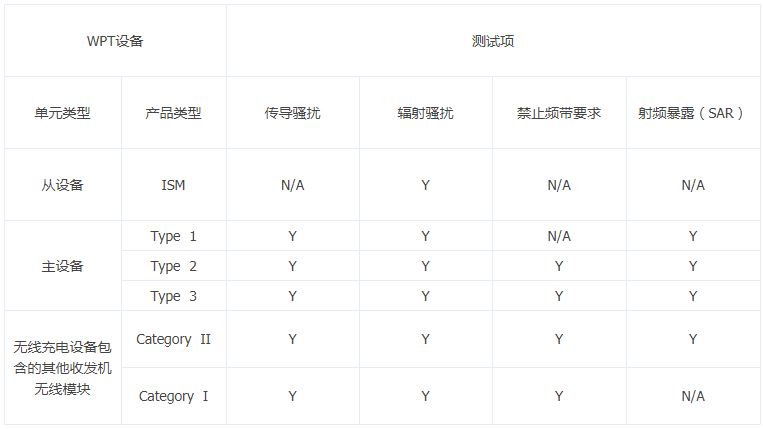

WPT设备IC认证对应测试项目

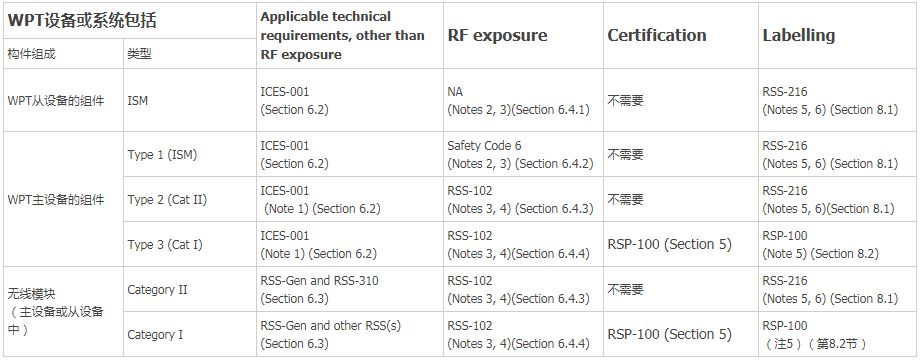

WPT设备加拿大IC认证适用要求摘要

注1：测试实验室必须在相关部门注册，基频不能在RSS-Gen规定的限制频段内。

注2：带有1类WPT组件但也包括I类无线模块的WPT主设备必须符合RSS-102中规定的射频（RF）暴露要求，这同样适用于WPT从设备。

注3：射频暴露必须在设备或系统级别进行验证，所有发射机都在最大功率下工作。

注4：II类无线电设备不受RSS-102中常规评估程序的限制。然而，他们也不能免于遵守人类暴露于频率范围为3kHz至300gHz（2015）的射频电磁能量的限制，以下称为安全规范6。这同样适用于某些I类无线电设备（见第6.4.4节）。

注5:RSS-216标签在设备或系统级别执行。RSP-100标签（对于I类无线电设备）可以在设备/系统级或模块级（对于第三方I类无线模块）执行。

注6：包括这些组件和至少一个I类无线模块的WPT设备或系统可以在主机级进行认证，在这种情况下，RSP-100标签要求适用，除RSP-100中规定的适用于模块化I类无线电设备的特定标签要求外，还可根据第8.1节贴上标签。

WPT设备IC认证注意事项

Type 1类，仅作为无线充电功能，没有单向或者双向通信，这类设备主要是ISM设备，例如，工业雾化器、加湿器、电磁炉等这类例如无线感应频率加热的功率设备。

Type 2类，WPT设备为Category II类，这类设备使用某种形式调制的无线电力传输频率来传输信息的WPT主设备，例如Qi等内部通信具有控制管理、异物检测、充电电流、电压、等监控。如果要划为这个Type 2类，依然需要满足如下两个条件：
- 主频发射频率小于490 kHz
- 使用RSS-Gen的辐射限值进行规范：所有的辐射值至少低于RSS-Gen辐射限值40 dB

Type 3类，WPT设备为Category I类，不满足Type 1类与Type 2类，如：有无线通信传输但是发射主频大于490 kHz,或者不满足RSS GEN标准40dB余量要求的设备。
