3m 10m Limit

3m暗室10m暗室

这里面的距离，是指EUT待测样品到天线的距离。

3m暗室是指转桌上的EUT待测样品到天线中心点的距离为3m，10m则是转桌上的EUT待测样品到天线中心点的距离为10m。

测试距离换算

关于辐射测试中Antenna与EUT的测试距离换算，不同地区的标准或者不同产品经常会遇到关于天线与产品的测试距离30m、10m、3m，但是相关的标准中给出的往往是不同的测试距离限值，或者没有相应的30m法电波暗室、10米法电波暗室！那么我们就需要将限值转换了。

EN55022辐射限值

例如，按EN55022中测试的辐射限制规定，标准中给出的测量距离是10m，相应限值也是10米限值如下：

• 测量距离10m

频率：30MHz~230MHz 准峰值：30dB（uV/m）

频率：230MHz~1000MHz 准峰值：37dB（uV/m）

但是，10米暗室造价贵，测试价格相应也比3米法暗室贵多了。当然，平时的一些辐射测试大多都是在3米法电波暗室中进行的，那么我们就应该将10米暗室限值转换为3米限值。

• 测量距离3m

频率：30MHz~230MHz 准峰值：40dB（uV/m）

频率：230MHz~1000MHz 准峰值：47dB（uV/m）

EN 55022:2010是这样描述测试距离的转换

• 标准中EN55022:2010是这样描述辐射测试距离的转换

10.3.1 Antenna-to-EUT distance Measurements of the radiated field shall be made with the antenna located at the horizontal distance from the boundary of the EUT as specified in Clause 6. The boundary of the EUT is defined by an imaginary straight-line periphery describing a simple geometric configuration encompassing the EUT. All ITE intersystem cables and connecting ITE shall be included within this boundary (see also Figure 2).

NOTE If the field-strength measurement at 10 m cannot be made because of high ambient noise levels, or for other reasons, measurement of class B EUTs may be made at a closer distance, for example 3 m. An inverse proportionality factor of 20 dB per decade should be used to normalize the measured data to the specified distance for determining compliance. Care should be taken in the measurement of large EUTs at 3 m at frequencies near 30 MHz, due to near field effects.

因场强与距离成反比，即10M实验室的20dB/10倍距离的反比因子将测试数据归一化到规定的测量距离上。即：

20log（10/3）+30/37(10M Limit)= 3M实验室的测试限值：10.45+10M Limit = 40.45dBuv/m~47.45dBuv/m=3m Limit

如果已知A距离暗室限值X，要转换为B距离暗室限值Y时，即可用20log（A/B）+X求出其它任何距离限值。如果，用K值代表20log（A/B）的话。那么就有：

3m limmit=10m limit+10

k=20log(d1/d2)=20log(10/3)=10

3m limit=10m limit +k

辐射测试距离转换公式

xLimit = Limit + k

• xLimit：要计算的目标Limit
• Limit： 已知的Limit
• k=20log(d1/d2)
• d1 ：已知Limit的测试距离
• d2 ：要计算的目标Limit测试距离

Limit 2     = Limit 1 + 20log(d1/d2)
任意距离限值=已知暗室测试距离限值+K（已知距离限值/任意距离限值）
k=20log(d1/d2)

举例说明

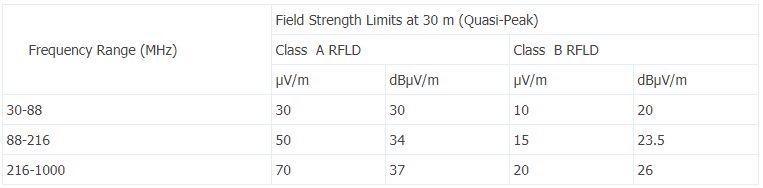

又如加拿大ICES-005 Issue 2 February 2007 Radio Frequency Lighting Devices (RFLDs)标准中规定辐射为30m辐射场限值，那么依据上述公式就可以计算出下表Class B RFLD在3m场的限值分别对应应该是：40dBuV/m、43.5dBuV/m、46dBuV/m。

最新标准关于3m、10m辐射测试趋势

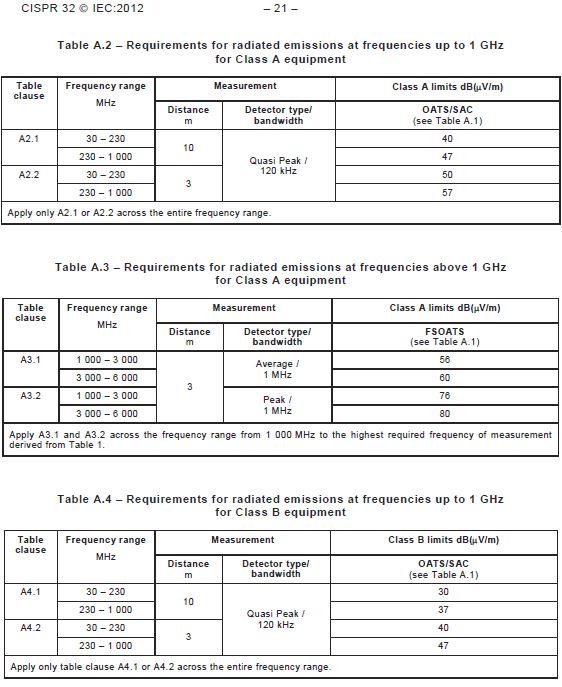

最新版标准CISPR 32/EN 55032关于辐射测试的限值，直接给出了3m辐射测试限值、10m辐射测试限值。

在旧版EN 55022的限值只有给出10m辐射测试限值，没有3m辐射限值，在EN 55022 & EN 55013合并后，标准直接分别给出了3m、10m测试限值。而不是以附录的形式给出，说明3m辐射测试限值在CE认证中明确是可以适用的。不用再额外补充，解释！如下标准截图所示：
